Válvulas de Segurança e Alívio

Visão Geral

As Válvulas de Segurança e Alívio são indispensáveis sempre que houver risco de sobrepressão, garantindo proteção em processos industriais que variam desde grandes plantas petroquímicas até sistemas comerciais.

A ausência desse dispositivo pode resultar em acidentes graves com perda de vidas humanas, danos mecânicos a equipamentos e estruturas, interrupção da produção, perda de produto e impactos ambientais significativos.

Situações como operação incorreta de válvulas, falhas de componentes, problemas em sistemas de resfriamento, aquecimento anormal, quedas de energia ou incêndios são exemplos de condições que podem gerar sobrepressão, tornando essencial a instalação de válvulas adequadas para assegurar a integridade do sistema e a segurança operacional.

Novidade! Válvulas de Segurança e Alívio SV17H

A válvula de segurança e alívio SV17H é um projeto de modernização da válvula SV17, consolidada no mercado Brasileiro, com uma grande base instalada e fornecida há mais de 50 anos pela Spirax Sarco no Brasil.

Mais sobre SV17H

Principais Mercados

  • Óleo e Gás

    As válvulas Spirax Sarco garantem proteção contra sobrepressão em tubulações, tanques, reatores e caldeiras, atendendo códigos de construção e normas (ASME e API). Ideais para líquidos agressivos e gases em condições severas, garantindo a segurança, conformidade e redução de riscos operacionais, evitando paradas não programadas e custos elevados.

  • Química e Petroquímica

    Projetadas para ambientes críticos, as válvulas Spirax Sarco oferecem resistência a fluidos corrosivos e altas temperaturas, protegendo reatores, trocadores de calor e tubulações. Garantem segurança e continuidade operacional, reduzindo riscos e custos com seguros.

  • Sucroalcooleira e Bioetanol

    Com alta capacidade de vazão, as válvulas Spirax Sarco são ideais para caldeiras de cogeração, redes de vapor e processos de fermentação. Assegurando eficiência energética, segurança e conformidade regulatória, além de otimizar a produção em sistemas de alta pressão e temperatura.

  • Alimentos e Bebidas

    As válvulas Spirax Sarco atendem à NR-13 e possuem certificação NBBI/ASME, garantindo proteção contra sobrepressão em tubulações, tanques e trocadores de calor. Indicadas para líquidos alimentícios, gases e vapor, oferecem segurança operacional, conformidade regulatória e redução de custos, assegurando eficiência e continuidade nos processos pressurizados.

  • Siderúrgica e Metalúrgica

    As válvulas Spirax Sarco atendem à NR‑13 e possuem certificação NBBI/ASME, garantindo segurança e redução de custos com seguros. Ideais para proteger tubulações, caldeiras, tanques e trocadores contra sobrepressão. Disponíveis em versões para líquidos e gases, incluindo aplicações de alta vazão típicas da siderurgia e metalurgia.

  • Indústria de Papel e Celulose

    As válvulas Spirax Sarco atendem à NR‑13 e contam com certificação NBBI/ASME, assegurando proteção confiável contra sobrepressão. Indicadas para líquidos de processo — inclusive fluidos agressivos — e para gases e vapores em todas as etapas produtivas. Soluções de alta durabilidade e desempenho para plantas de papel e celulose.

Inicie já sua especificação!

ESPECIFICAÇÃO APLICAÇÃO MODELOS DE VÁLVULAS DE SEGURANÇA/ALÍVIO REFERÊNCIA
Proteção de Caldeira / Gerador de Vapor Produção de vapor saturado e/ou superaquecido. SV561H [1] [3] [6] SV44H [1] [4] [7] SV47H [1] [3] [7] SV66H [2] [5] [7]

Código de Projeto ASME Seç. I

[1] para pressão de abertura de 1,0 até 20,7 barg
[2] para pressão de abertura de 21,0 até 83,0 barg
[3] material ferro nodular
[4] material em aço carbono
[5] material aço carbono e outras opções de ligas
[6] conexão ao processo: rosca
[7] conexão ao processo: flange
Proteção de processos e equipamentos que operam com vapor d'água Processos e/ou equipamentos que operam com vapor d’água de alta, média ou baixa pressão, saturado ou superaquecido. SV568H [1] [5] [8] SV44H [1] [6] [9] SV47H [1] [5] [9] SV17H [2] [5] [6] [9] SV81H [3] [7] [8] [9] SV80H [4] [7] [9]

Código de Projeto ASME Seç. VIII/XIII

[1] para pressão de abertura de 1,0 até 20,7 barg
[2] para pressão de abertura de 1,0 até 40,0 barg
[3] para pressão de abertura de 1,0 até 275,0 barg
[4] para pressão de abertura de 1,0 até 414,0 barg
[5] material ferro nodular
[6] material em aço carbono
[7] material aço carbono e outras opções de materiais
[8] conexão ao processo: rosca [9] conexão ao processo: flange

Proteção de processos e equipamentos que operam com gases ou vapores Processos e/ou equipamentos que operam com gás/vapor de alta, média ou baixa pressão. SV568H [1] [5] [8] SV44H [1] [6] [9] SV47H [1] [5] [9] SV17H [2] [5] [6] [9] SV81H [3] [7] [8] [9] SV80H [4] [7] [9]

Código de Projeto ASME Seç. VIII/XIII


[1] para pressão de abertura de 1,0 até 20,7 barg
[2] para pressão de abertura de 1,0 até 40,0 barg
[3] para pressão de abertura de 1,0 até 275,0 barg
[4] para pressão de abertura de 1,0 até 414,0 barg
[5] material ferro nodular
[6] material em aço carbono
[7] material aço carbono e outras opções de materiais
[8] conexão ao processo: rosca [9] conexão ao processo: flange
Proteção de processos e equipamentos que operam com líquidos Processos e/ou equipamentos que operam com líquido de alta, média ou baixa pressão. SV17H [1] [4] [5] [8] SV81H [2] [6] [7] [8] SV80H [3] [6] [8]

Código de Projeto ASME Seç. VIII/XIII

[1] para pressão de abertura de 1,0 até 40,0 barg
[2] para pressão de abertura de 1,0 até 275,0 barg
[3] para pressão de abertura de 1,0 até 414,0 barg
[4] material ferro nodular
[5] material em aço carbono
[6] material aço carbono e outras opções de materiais
[7] conexão ao processo: rosca
[8] conexão ao processo: flange

Acesse seu guia!

Acesse nosso catálogo para consultar as necessidades da sua espeficação!

Catálogo

Proteção Essencial ao Sistema

As válvulas de segurança são dispositivos fundamentais para evitar sobrepressão em sistemas industriais. Elas se abrem automaticamente quando o limite seguro é ultrapassado, liberando o excesso de pressão e prevenindo danos ao equipamento e riscos ao operador.
Simples, eficientes e indispensáveis, garantem operação contínua e segura em diversos processos.

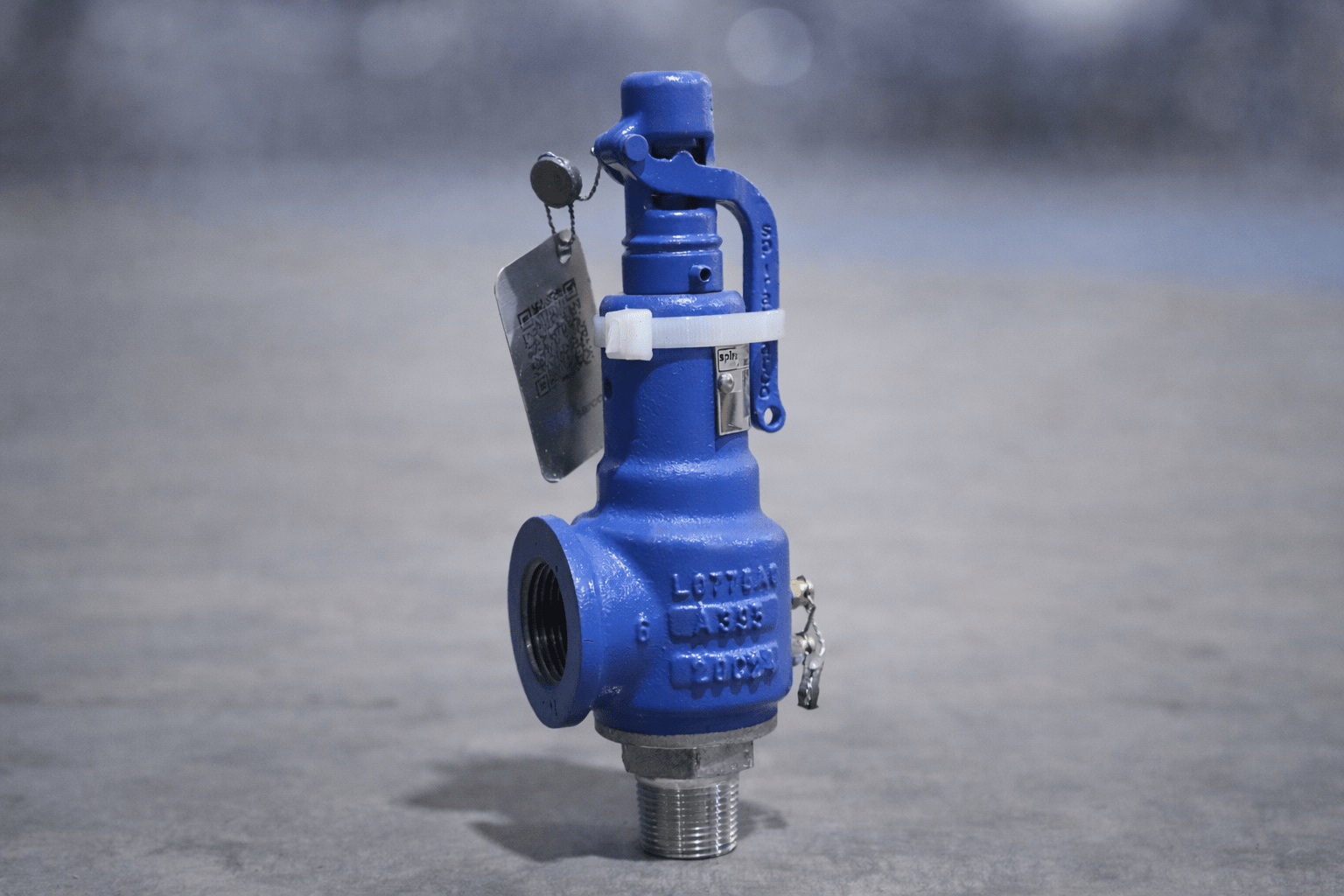

Valvula de Seguranca
Safety Valve Safety Valve

Brochuras de Venda

Documento Idiomas Número Referência Baixar
Catálogo Geral de Válvulas de Segurança e Alívio Brasil SB-G13-03 Baixar PDF
Válvulas de Segurança SV561H/SV568H Brasil SB-SV561H-SV568H-BR Baixar PDF

Folha de Informação Técnica

Documento Idiomas Número Referência Baixar
SV17 Válvula de Segurança e Alívio Brasil TI-G13-01-BR Baixar PDF
SV17H Válvula de Segurança e alívio Brasil TI-G13-03-BR Baixar PDF
SV44H Válvula de Segurança e Alívio Brasil TI-D272-01-BR Baixar PDF
SV47H Válvula de Segurança e Alívio Brasil TI-D266-01-BR Baixar PDF
SV561H Válvula de Segurança Brasil TI-D340-02-BR Baixar PDF
SV568H Válvula de Segurança Brasil TI-D340-03-BR Baixar PDF
SV568L Válvula de Alívio Brasil TI-D348-01-BR Baixar PDF
SV66H Válvulas de Segurança Brasil TI-CO312-02-BR Baixar PDF
SV80H Válvula de Segurança e Alívio Brasil TI-D344-01-BR Baixar PDF
SV81H Válvula de Segurança e Alívio Brasil TI-D343-02-BR Baixar PDF

Manual de Instalação e Manutenção

Documento Idiomas Número Referência Baixar
SV17 Válvula de Segurança e Alívio Brasil IM-C0301-02 Baixar PDF
SV44H Válvula de Segurança e Alívio Brasil IM-D340-02-BR Baixar PDF
SV47H Válvula de Segurança e Alívio Brasil IM-D340-02-BR Baixar PDF
SV561H Válvula de Segurança Brasil IM-340-01-BR Baixar PDF
SV568H Válvula de Segurança Brasil IM-D340-03-BR Baixar PDF
SV66H Válvula de Segurança Brasil IM-CO312-02-BR Baixar PDF
SV80H Válvula de Segurança e Alívio Brasil IM-D344-01-BR Baixar PDF
SV81H Válvula de Segurança e Alívio Brasil IM-D343-01-BR Baixar PDF
