Interruttori di livello magnetici serie sensilevel A galleggiante

Benefici

Controllo accurato

Miglior efficienza del processo

In sintesi

Questo tipo di controllo di livello è dotato di un pistoncino magnetico che, fissato allo stelo del galleggiante, scorre all’interno di un pozzetto amagnetico ed interagisce con il magnete del meccanismo interruttore alloggiato all’esterno del pozzetto stesso: in condizioni di alto livello, il pistoncino magnetico entra nel campo d’azione del magnete e fa scattare l’interruttore; al diminuire del livello esce dal suo campo d’azione ed una molla richiama l’interruttore in posizione di riposo.

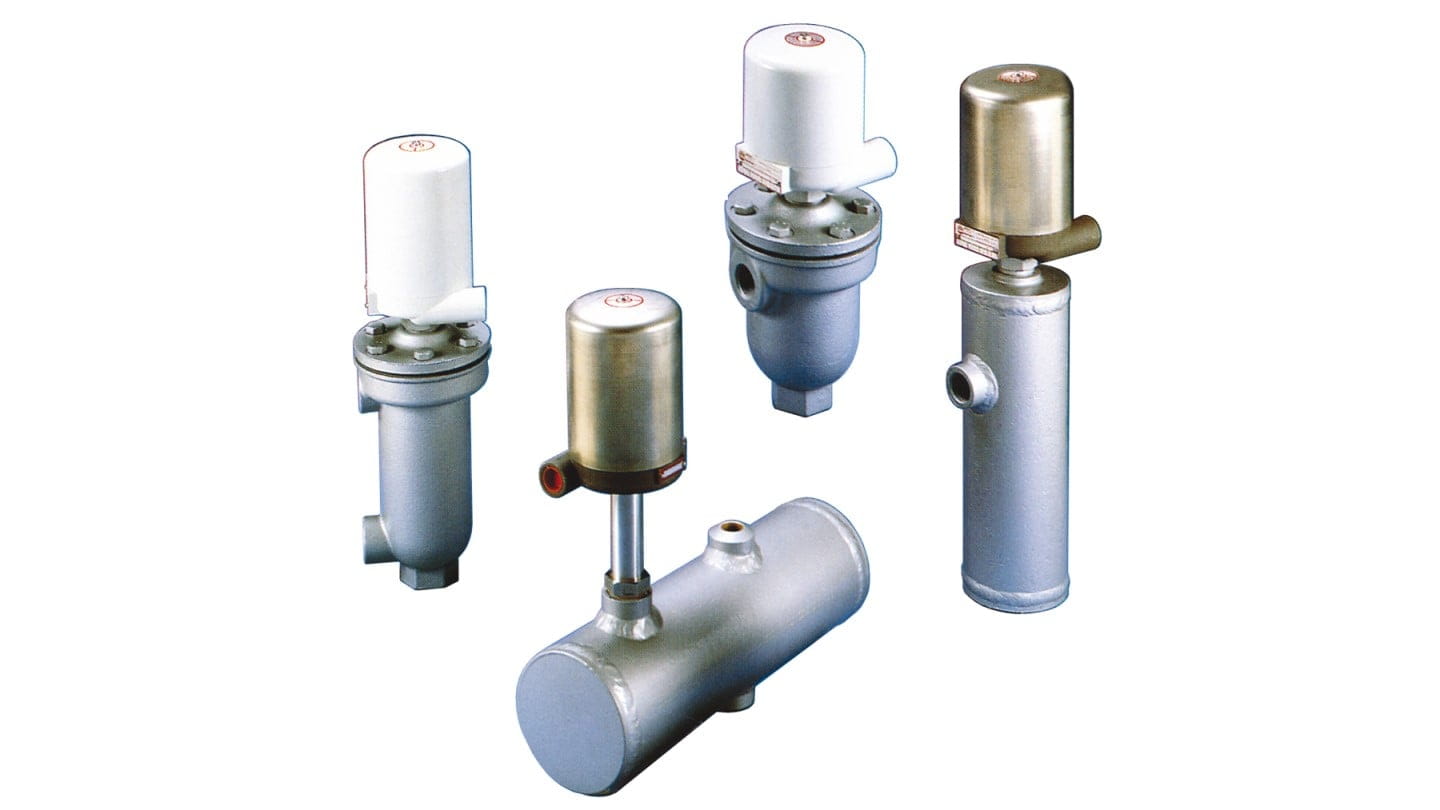

Modelli a montaggio laterale esterno al serbatoio con camera del galleggiante verticale di tipo apribile, per permettere la verifica e la manutenzione degli organi interni o di tipo non apribile (completamente saldata), per la massima semplicità ed economia di esecuzione.

Modelli con camera del galleggiante orizzontale, apribile o non apribile, per un’installazione laterale interna al serbatoio con attacco filettato/flangiato o per il controllo di liquidi a bassa densità e sistemi ad alta pressione.

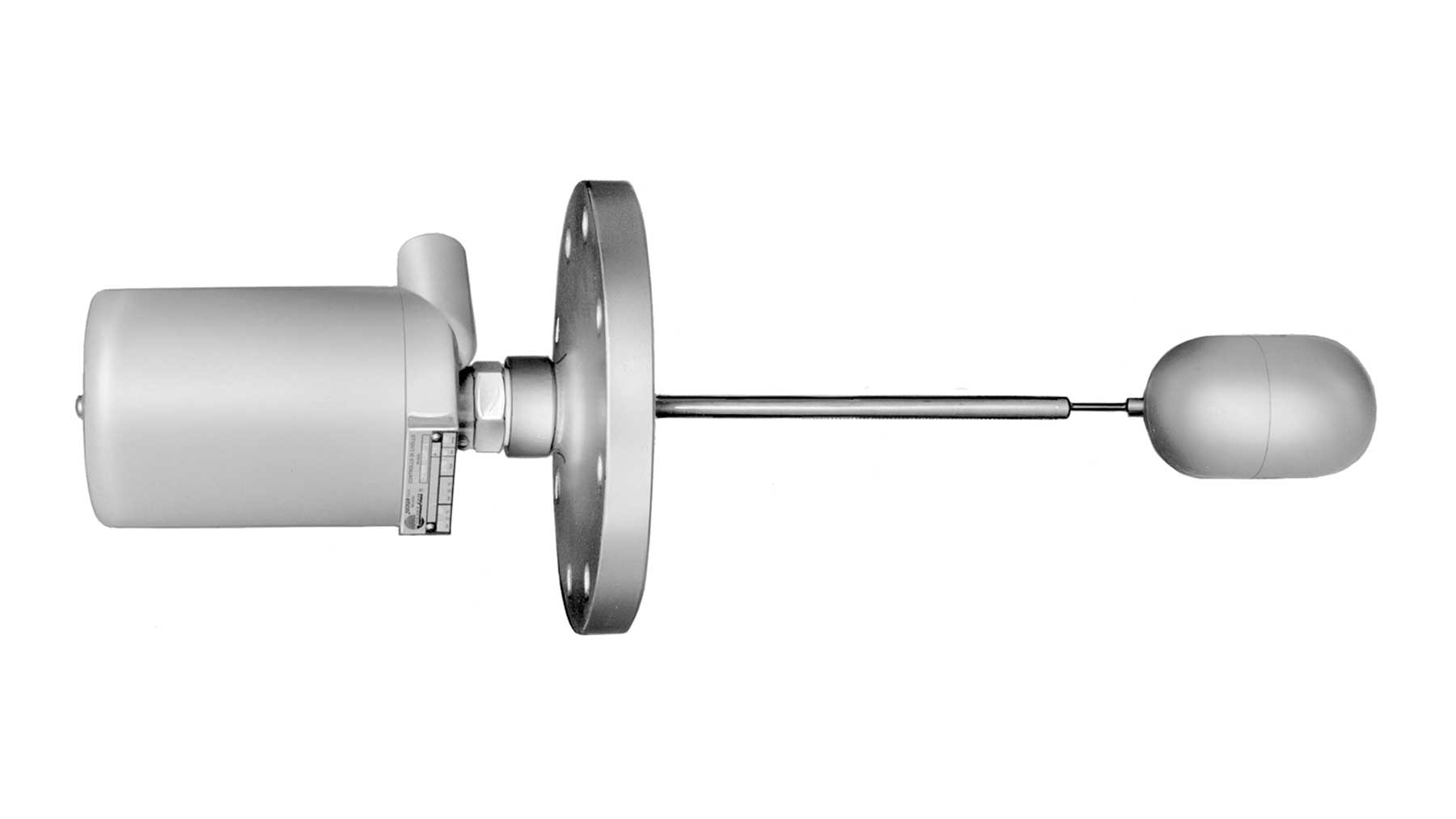

Modelli senza camera del galleggiante per consentire il montaggio interno in testa al serbatoio.

Cataloghi

Documento Lingua Codice di riferimento Scarica
Level Controls Magnetic level switches and indicators English G2-100-EN Scarica il PDF
Controlli di livello Interruttori e indicatori di livello magnetici Italian G2.100-IT Scarica il PDF

Specifiche Tecniche

Documento Lingua Codice di riferimento Scarica
Sensilevel Series S1100 Float Operated Level Controls with External Chamber English 7A.111-E Scarica il PDF
Controlli di livello a galleggiante con camera esterna Sensilevel - Serie S1100-SS Italian 7A.112-IT Scarica il PDF
Sensilevel Series 2200 Float Operated Level Controls with Sealed External Chamber English 7A.120-E Scarica il PDF
Controlli di livello a galleggiante con camera esterna non apribile Sensilevel- Serie 2200 Italian 7A.120-IT Scarica il PDF
Sensilevel Series 3300 Float Operated Level Controls for internal mounting English 7A.130-E Scarica il PDF
Controlli di livello a galleggiante per montaggio interno Sensilevel - Serie 3300 Italian 7A.130-IT Scarica il PDF
Sensilevel Series 4400 Float Operated Level Controls for lateral internal mounting English 7A.140-E Scarica il PDF
Controlli di livello a galleggiante per montaggio interno laterale Sensilevel - Serie 4400 Italian 7A.140-IT Scarica il PDF
Sensilevel Series 5500 Float Operated Level Controls with cast iron external chamber English 7A.150-E Scarica il PDF
Controlli di livello a galleggiante con camera esterna in ghisa Sensilevel - Serie 5500 Italian 7A.150-IT Scarica il PDF
Sensilevel Series S6600 Displacer Operated Level Controls with Horizontal Chamber English 7A.161 Scarica il PDF
Controlli di livello a galleggiante con camera orizzontale Sensilevel - Serie S6600 Italian 7A.161-IT Scarica il PDF
Controlli di livello a galleggiante con camera orizzontale Sensilevel - Serie S6600-SS Italian 7A.165-IT Scarica il PDF

Manuali Installazione

Documento Lingua Codice di riferimento Scarica
Meccanismi interruttori per controlli di livello Sensilevel HEP Italian 750-100-IT Scarica il PDF
Switch devices for HEP Sensilevel level controls English 750-200-EN Scarica il PDF
Controlli di livello a galleggiante con camera apribile in acciaio inox Sensilevel HEP serie 1100-SS Italian 751-102-IT Scarica il PDF
Sensilevel 1100 series float operated level controls with carbon steel vertical unsealed chamber English 751-201-EN Scarica il PDF
Controlli di livello a galleggiante con camera sigillata Sensilevel HEP serie 2200 Italian 752-101-IT Scarica il PDF
2200 series HEP Sensilevel float operated level controls with sealed chamber English 752-201-EN Scarica il PDF
Controlli di livello a galleggiante con camera apribile in ghisa Sensilevel HEP serie 5500 Italian 755-101-IT Scarica il PDF
Sensilevel 5500 series float operated level controls with cast iron unsealed chamber English 755-201-EN Scarica il PDF
Controlli di livello a galleggiante con camera orizzontale in acciaio al carbonio Sensilevel HEP serie 6600 Italian 756-101-IT Scarica il PDF
Controlli di livello a galleggiante con camera orizzontale in acciaio inox Sensilevel HEP serie 6600-SS Italian 756-105-IT Scarica il PDF
Sensilevel 6600 series float operated level controls with carbon steel horizontal sealed or unsealed chamber English 756-201-EN Scarica il PDF
Controlli di livello a galleggiante con camera apribile in acciaio al carbonio Sensilevel HEP serie 1100 Italian 757-101-IT Scarica il PDF
Controlli di livello a galleggiante per montaggio interno di testa Sensilevel HEP serie 3300 Italian 763-101-IT Scarica il PDF
Controlli di livello a galleggiante per montaggio interno laterale Sensilevel HEP serie 4400 Italian 764-101-IT Scarica il PDF

Attestati di certificazione

Documento Lingua Codice di riferimento Scarica
EU Declaration of conformity - 2014/68/UE PED 2014/30/UE EMC 2014/35/UE LVD SENSILEVEL 1100-SS Italian 2014/30/UE Scarica il PDF
EU Declaration of conformity - 2014/68/EU PED SEP Italian 2014/68/UE Scarica il PDF
EU Declaration of conformity - 2014/68/UE PED 2014/30/UE EMC 2014/35/UE LVD SENSILEVEL 2200 Italian 2014/68/UE Scarica il PDF
Dichiarazione di conformita UE - Controllo di livello Serie 6600. La Dichiarazione di conformità è un documento legale che deve essere completato per tutti i prodotti con marchio CE venduti nell'Unione Europea e conferma che il prodotto soddisfa tutti i requisiti delle direttive applicabili. Italian 2014/68/UE Scarica il PDF
EU Declaration of conformity - 2014/68/UE PED 2014/30/UE EMC 2014/35/UE LVD SENSILEVEL 6600-SS Italian 2014/68/UE Scarica il PDF
EU Declaration of conformity - 2014/68/UE PED 2014/30/UE EMC 2014/35/UE LVD SENSILEVEL 1100 Italian 2014/68/UE SENSILEVEL 1100 Scarica il PDF
EU Declaration of conformity - 2014/68/UE PED 2014/30/UE EMC 2014/35/UE LVD SENSILEVEL 3300-4400-5500 Italian 214/30/UE Scarica il PDF
PED Modulo H LR English 50327/2 Scarica il PDF
EU Declaration of conformity - 2014/34/UE ATEX SENSILEVEL Italian EN60079 Scarica il PDF
