Misuratori di portata Vortex ad inserzione

Benefici

Risparmio di energia

Installazione facile e veloce

In sintesi

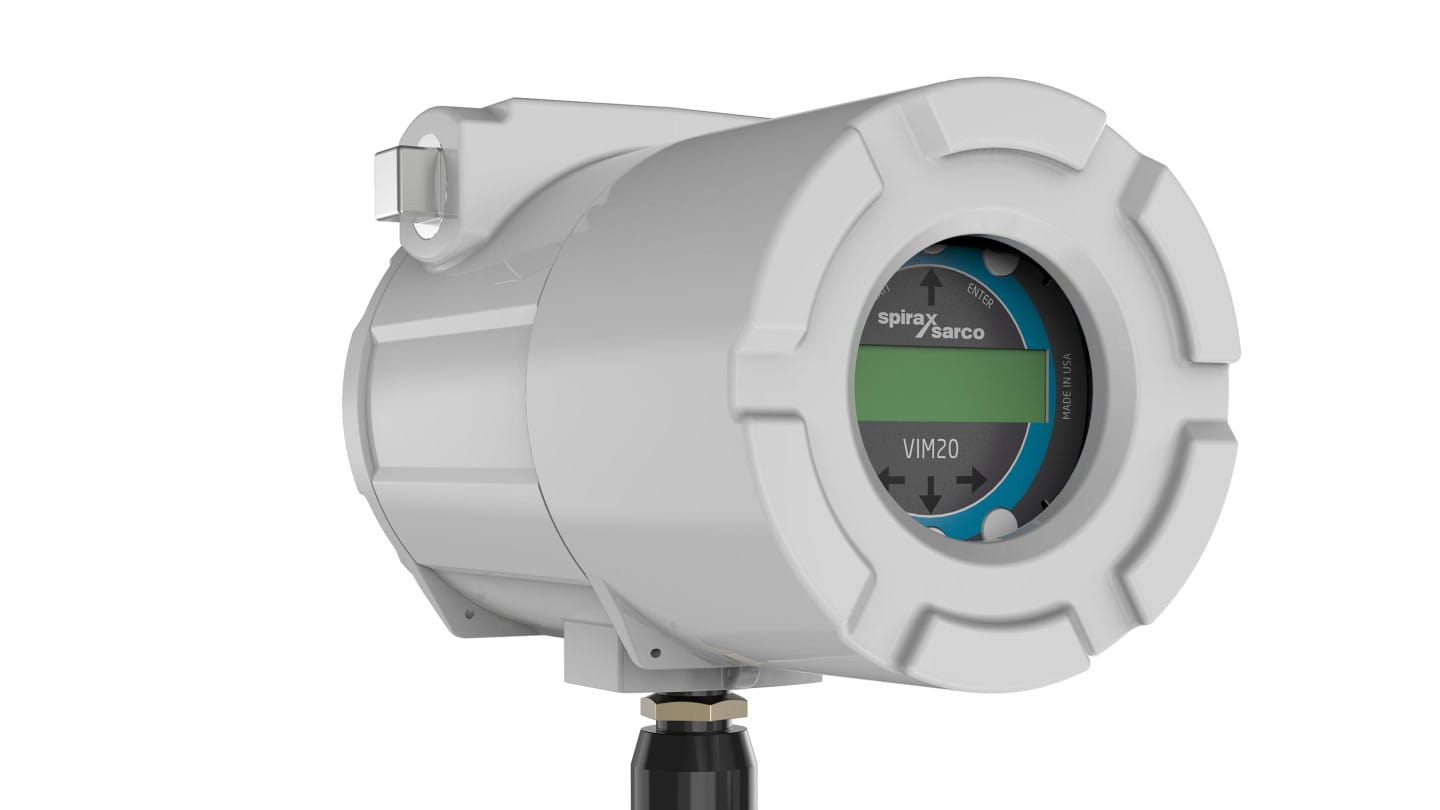

I nostri misuratori di portata serie VIM20 sono idonei per la misura di liquidi, gas e vapore e possono essere utilizzati partendo da tubazioni con diametro DN50.

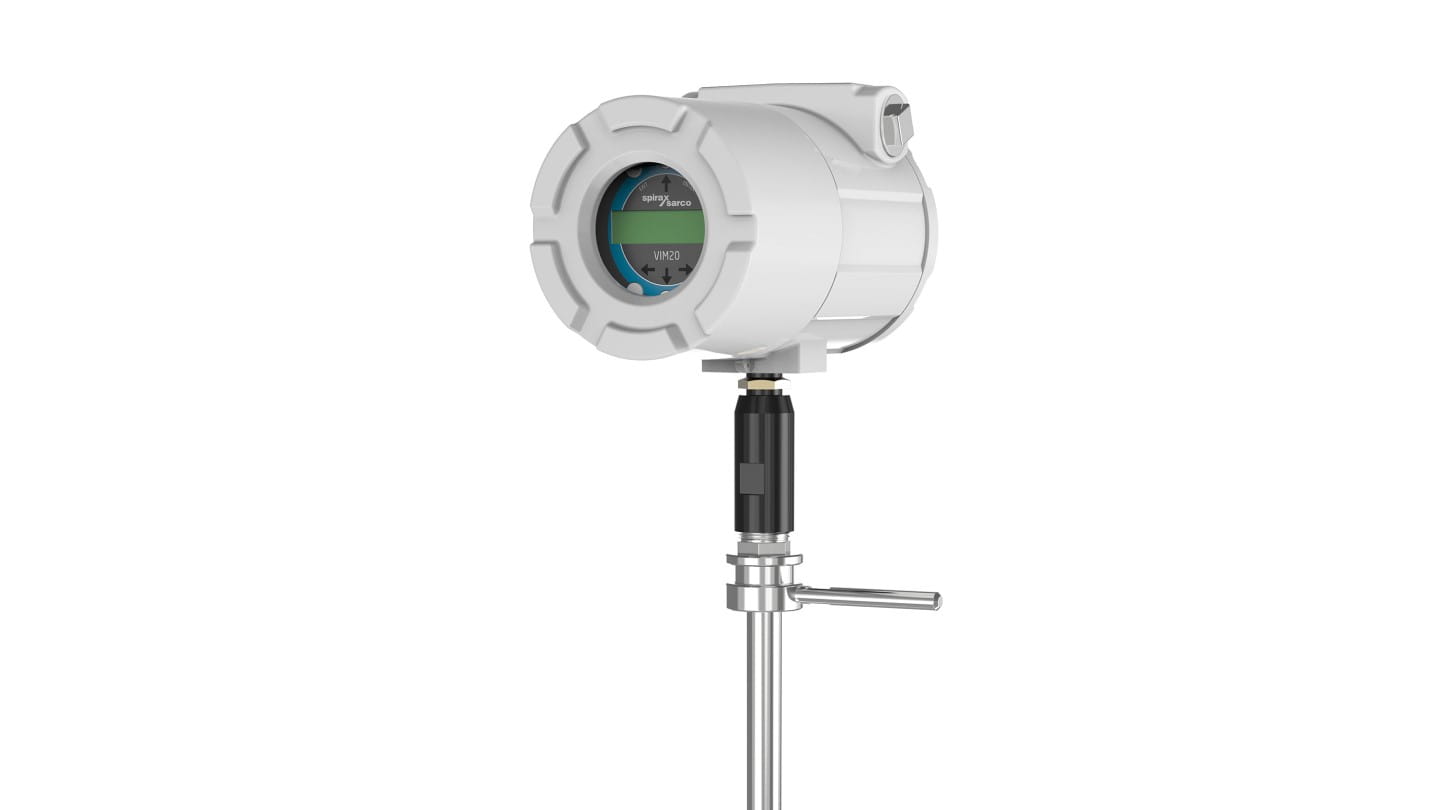

Il design ad inserzione e l’ampia gamma di attacchi al processo disponibile permette allo strumento di poter essere installato facilmente in tubazioni di medio grande diametro
con notevole risparmio di tempo.

Inoltre la possibilità di avere un estrattore rimovibile o permanente rende lo strumento compatibile con la procedura di ‘hot-tapping’ e quindi può essere installato o rimosso
senza fermare il processo.

A richiesta sono disponibili i protocolli Modbus RTU o BACnet MS/TP per una più semplice integrazione con i sistemi di raccolta dati.

Il misuratore di portata Vortex misura la portata di un liquido, gas o vapore rilevando la frequenza dei vortici che si generano nel momento in cui il flusso incontra un ostacolo posto
perpendicolarmente al suo transito. A valle di questo ostacolo si produce un treno di vortici la cui frequenza è proporzionale alla velocità del fluido in transito.

Un cristallo piezoelettrico, convertirà i vortici in un segnale elettrico. Integrando il valore di velocità insieme ad altri parametri quali, la tipologia di fluido, il diametro della tubazione
e il numero di Reynolds, il VIM20 è in grado di calcolare la portata.

Cataloghi

Documento Lingua Codice di riferimento Scarica
VIM20 Flowmeter English SB-P339-08 Scarica il PDF
Misuratori di portata Vortex VIM20 ad inserzione Italian SB-P339-08-IT Scarica il PDF

Specifiche Tecniche

Documento Lingua Codice di riferimento Scarica
VIM20 Vortex Insertion Flowmeter English TI-P339-07 Scarica il PDF
Misuratori di portata Vortex VIM20 ad inserzione Italian TI-P339-07-IT Scarica il PDF

Manuali Installazione

Documento Lingua Codice di riferimento Scarica
Misuratori Vortex VLM20 in linea e VIM20 ad inserzione Italian 915-150-IT Scarica il PDF
VLM20 In-line Vortex Flowmeter and VIM20 Vortex Insertion Flowmeter English IM-P339-06 Scarica il PDF

Attestati di certificazione

Documento

Dichiarazione di conformita UE - EMC LVD VIM20 RIM 20

Lingua

Italian

Codice di riferimento

2014/68/EU EMC LVD VIM20 RIM20

Scarica

Scarica il PDF
